KAN-therm Groove-süsteemi montāža

09.08.2019

System KAN-therm Groove poolt tehtud metallist tehtud torude ja ühenduste ühendamise lahendus jätab minevikku traditsioonilised ühendusmeetodid, nagu näiteks keevitamine või keermestamine.

Toru ühendamisel teise toru või meie pakkumisest valitud liitmikuga on aluseks poltidega ühendus. Selle konstruktsioonil on kolm elementi: kõrgtugevast malmist valmistatud ühenduse kere, kummitihend (nt EPDM või NBR, olenevalt transporditavast keskkonnast) ning galvaniseeritud süsinikterasest valmistatud poltide ja mutrite komplekt. Ühendatavad elemendid peavad olema varustatud spetsiaalse soonega, et ühenduse saaks sellele paigutada.



Juhendvideo

Vaadake meie videot sellest, kuidas panna elemente kokku süsteemis System KAN-therm Groove.

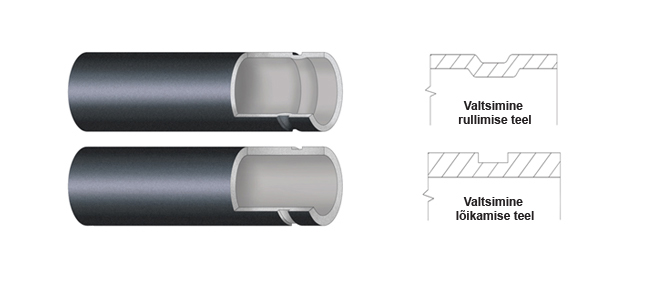

Enne torude paigaldamist peavad nad läbima töötlusprotsessi - valtsimise.
Seda saab teha kaht meetodit kasutades:

  • rullides - torusein surutakse rullikute vahele (materjali deformeerimine)
  • lõigates - torusein lõigatakse ringikujuliselt (materjali eemaldamine)

Valtsitud ühenduste komplekt - sammhaaval juhis

System KAN-therm Groove

Kontrollige torude otsi ja valmistage nad ette. Tihenduse optimaalse kvaliteedi tagamiseks ei tohi toruotste väliskihil olla mõlke, mügaraid, rullimismärke ega teisi pinnadefekte, näiteks lahtine värv, katlakivi, tolm, laastud, määre või rooste.


System KAN-therm Groove

Kontrollige tihendit. Veenduge, et kaasas olev tihend on ettenähtud kasutuse jaoks sobiv. Joone värv määrab tihendi tüübi.


System KAN-therm Groove

Määrige tihend. Toru ja ühenduste montaaži sisestamise hõlbustamiseks ilma kokkusurumiseta, kandke tihendi servale ja tihendi väliskihile KAN-therm Groove´i pakkumises saadaolevat määret. Kasutada võib ka muid sobivaid määrdeaineid kui neil ei ole omadusi, mis võivad tihendit kahjustada.


System KAN-therm Groove
Paigaldage tihend. Paigaldage tihend toru ühte otsa nii, et toru ots oleks nähtav. Ükski tihendi osa ei tohi sellest toru otsast üle ulatuda.


System KAN-therm Groove

Ühendage teine toru: sobitage kaks ühendatavat toruotsa kokku. Libistage tihend otstele ja joondage see ühendatud torude soonte vahele. Ükski tihendi osa ei tohi toru soontesse siseneda.


System KAN-therm Groove

Paigaldage ühendus. Alustage kokkupanekut ühenduse eraldatud korpuse osadega.


System KAN-therm Groove

Keerake mõlemat ühenduse poolt:Kinnitage mõlemad pooled üheaegselt. Kontrollige, et ühenduse võtmed kinnituksid soontesse.


System KAN-therm Groove

Sisestage poldid ja pange mutrid peale:Sisestage kõik poldid ja pingutage mutrid käsitsi. Veenduge, et poldi ovaalne pea on ühenduse kattes poldi avasse lukustatud.


System KAN-therm Groove

Pingutage mutrid. Pingutage mutreid vaheldumisi ja võrdselt, kuni poltide otsad kokku saavad ning metalli puutuvad kokku. Pingutage mutreid veel veerandi võrra ühe poolpöördeni, veendumaks, et poldid ja mutrid on tihedalt ja kindlalt kinni. Dünamomeetrilise võtme kasutamine ei ole nõutud.

System KAN-therm Groove

Ääriku adapteritele, sadulliitmikele ja „wildcat” ühendustele. Pingutage mutrid. Poldid ja mutrid peavad alati olema pingutatud nõutud pöördemomendiga, kasutades dünamomeetrilist võtit. Tavaliselt võib poldi otste vahel näha vahesid pärast seda kui poldid ja mutrid on täielikult pingutatud. Poldi otste vahed peaksid mõlemal ühenduse küljel olema võrdsed.





ETTEVAATUST! Poltide ja mutrite ebaühtlane pingutamine võib tekitada tihendi kokkusurumist, põhjustades kohese või hilisema lekke. Kui kasutatakse löökvõtit, võib mutrite liigne pingutamine kahjustada polti või ühendust.

PANE TÄHELE! Pingutamisel kasutatud liigne pöördemoment võib põhjustada poltide ja mutrite kinnikiilumise. Roostevabast terasest poltide ja mutrite puhul tuleks probleemi lahendamiseks kasutada Loctite C5-A hõõrdumisvastast määret. Hea lahendus kinnijäämise vältimiseks on räni-pronksmutrite kasutamine.
