Pinnasüsteemid
Paigaldise jahutusvõimsuse arvutamine
KAN SETi uusimasse versiooni on lisatud võimalus projekteerida ka teisi pinnasüsteeme – lae- ja seinasüsteeme. Lisatud on ka funktsioon, mille abil saab arvutada paigaldise jahutusvõimsust.
Enne pinnasüsteemi projekteerimise alustamist peaks kasutaja määrama kütte-/jahutuspinna konstruktsiooniga seotud parameetrid. Konstruktsiooniga seotud teave pärandub automaatselt kõikidele joonistele – see vähendab oluliselt andmete sisestamise aega.

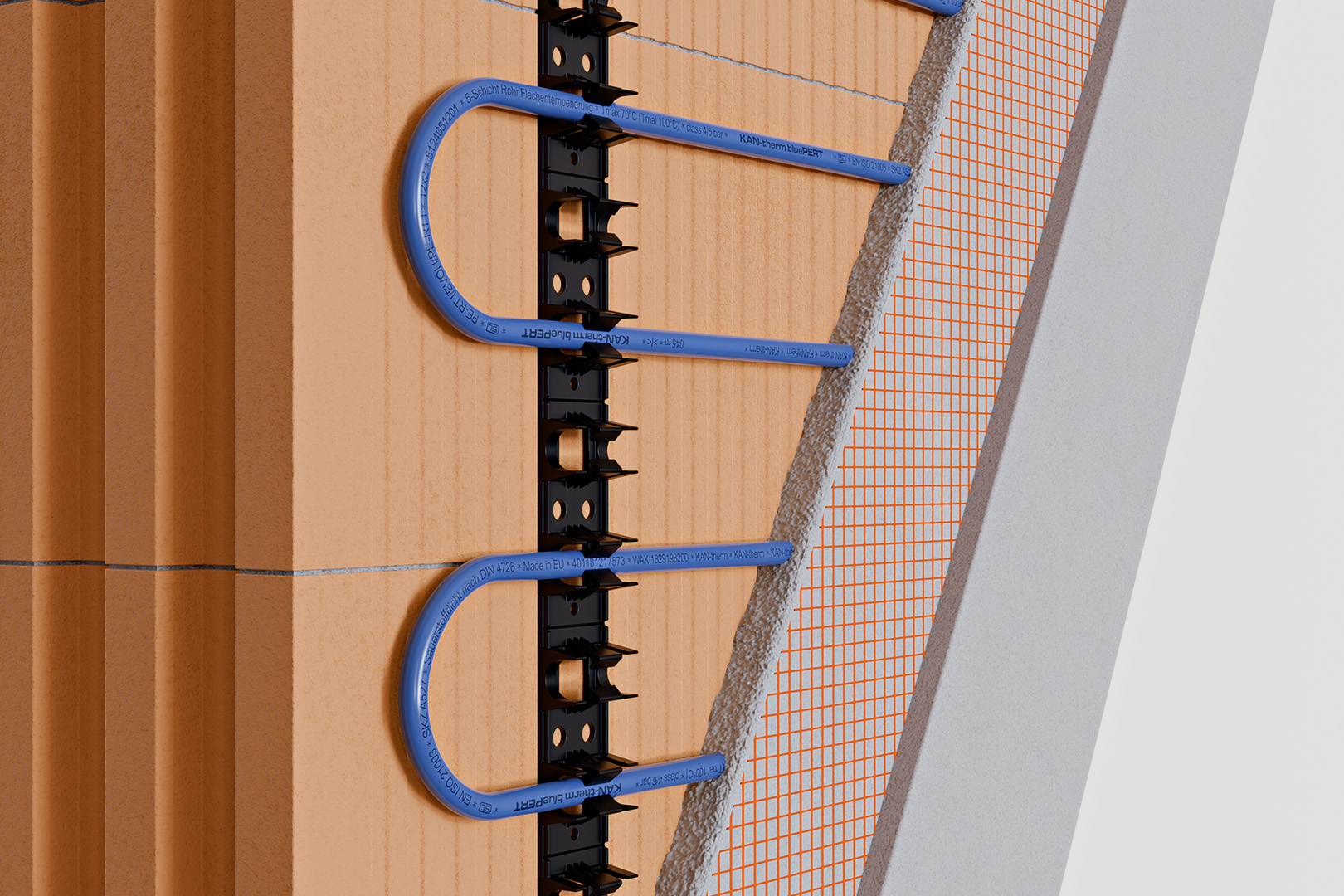

Seinasüsteemi projekteerimisel on meil elementide sisestamiseks kaks võimalust – me võime sisestada joonisele radiaatori lihtsustatud graafilise sümboli või sisestada nn joonise sümboli seina ja seejärel redigeerida seda seina ning joonistada ringi kuju. Teine võimalus kehtib ainult plaanil projekteerimisel.
Laesüsteemi projekteerimisel on vaja vahetada vaade põrandaplaanilt lae vaate vastu. Sellele kihile saame joonistada lae kütteringe. On vaja sisse viia tõusutorud – nii lae kui ka põranda tasandil. Nii ühendame paigaldised soojusallikaga. See on vajalik selleks, et saaksime programmis teha täielikke arvutusi.
Kui me projekteerime CO (keskkütte) süsteemi plaanil, genereerib programm automaatselt kolmemõõtmelise visualiseeringu, mis võimaldab meil täpselt kontrollida, kas kõik komponendid on ühendatud, kas ringid on õigel kõrgusel ning kas torude vahel on ristumisi.
Nii lae- kui ka seinasüsteeme saab projekteerida nii plaanil kui ka projektsioonis.
Uue funktsioonina on KAN SETi lisatud paigaldise jahutusvõimsuse arvutamine. Pärast pinnasüsteemi projekteerimist kütteparameetrite alusel, määrab programm, jahutusrežiimile ülemineku korral, saadud jahutusvõimsuse. See arvutus toimub, kui CC (Central Cooling) moodul on põhiandmetes aktiveeritud. KAN SET programm eeldab, et jahutusrežiimi puhul on külmakandja vooluhulk sama nagu kütterežiimis.
Kui arvutused on tehtud, saab saadud tulemusi lugeda nii jooniselt, nt. kollektoriga ühendatud tabeli sildilt, kui ka üldtulemuste tabelist.
