Kuulventiilid KAN-therm Steel ja KAN-therm Inox programmis KAN SET

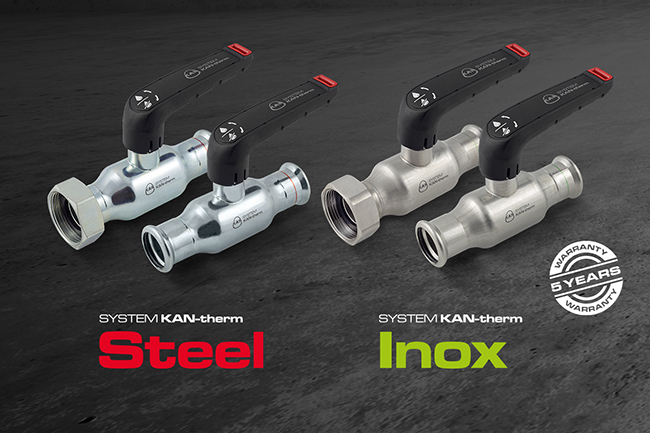

Juba mõnda aega on metallist radiaalpressitavaid süsteeme KAN-therm Steel ja KAN-therm Inox  täiendanud tipptasemel kuulventiilid! Nii süsinikterasest (Steel) või roostevabast terasest (Inox) kuulventiilid on nüüd saadaval kaht tüüpi ehitusega: „pressitav + pressitav“ liitmikena ning „pressitav + lametihendiga“ pool-liitmikena.

Tänu läbimõõtude vahemikule 15–54 mm, temperatuuritaluvusele
-35 ºC kuni +135 ºC ning rõhutaluvusele kuni 16 bar saab neid kasutada kraanivee-, kütte- ja jahutuspaigaldistes.

Täielikult avatuna (täisvoolu asendis) ei vähenda kuulventiilid KAN-therm Steel ja Inox torujuhtme siseläbimõõtu, seetõttu ei põhjusta need paigaldises ka rõhulangusi ning väldivad takistusi ainevoolus.

Ventiilid on valmistatud kõige kvaliteetsematest materjalidest ning neil on 5-aastane garantii.



Kuidas kasutada ventiile paigaldiste projekteerimisel tarkvaraga KAN SET?

See on väga lihtne!

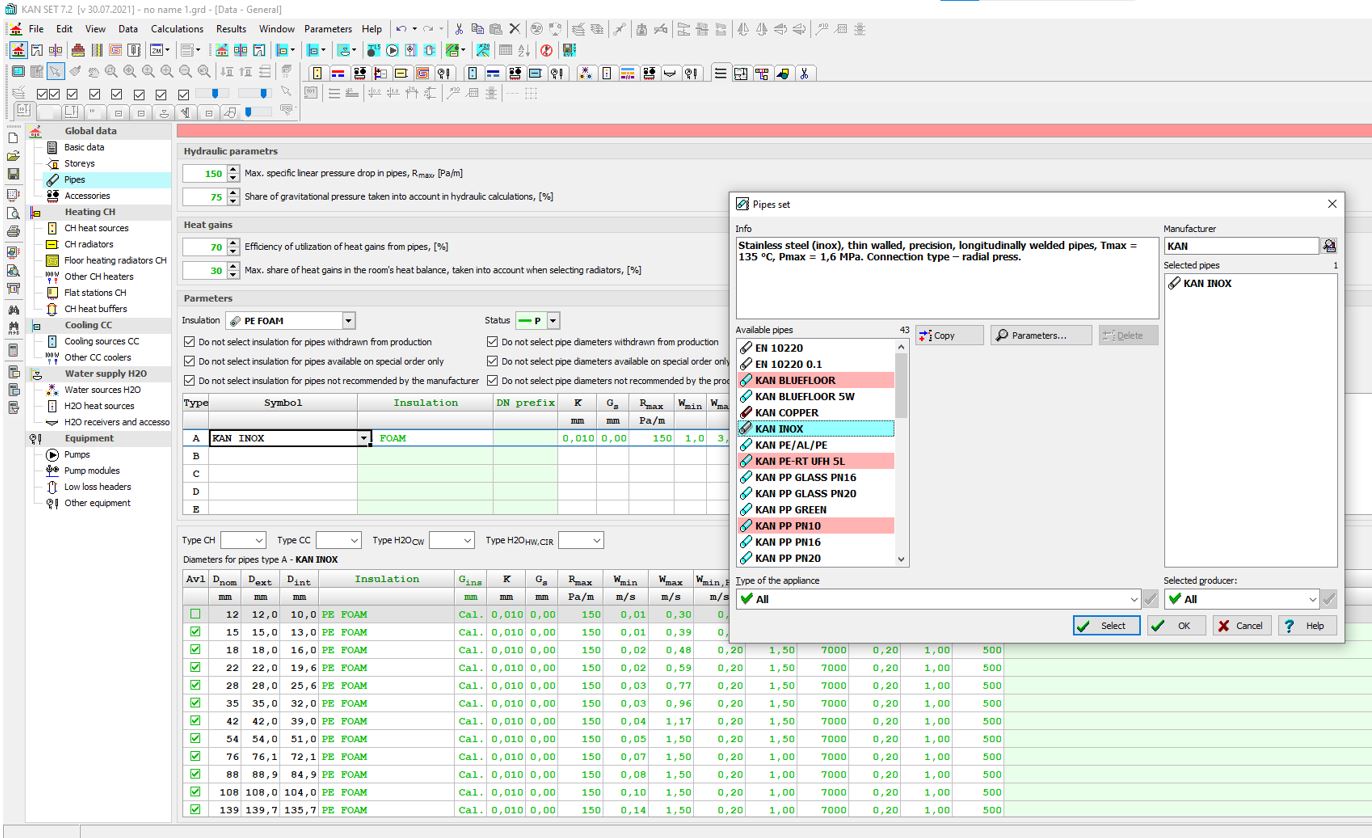

Valige üldandmete osas „General data“, torude allosas „Pipes“ see torukataloog, mis teid huvitab: KAN INOX või KAN STEEL.



Kui klõpsate omaduste valikul „Characteristics“, avaneb paneel kataloogi üksikasjaliku kirjeldusega ning võimalusega vaadata liitmikke (nupp „Fittings“) ja kinnitusdetaile (nupp „Fixtures“), sealhulgas kuulventiile.







Paigaldise joonistamisel tuleks kasutada torukataloogi valitud sümbolit.

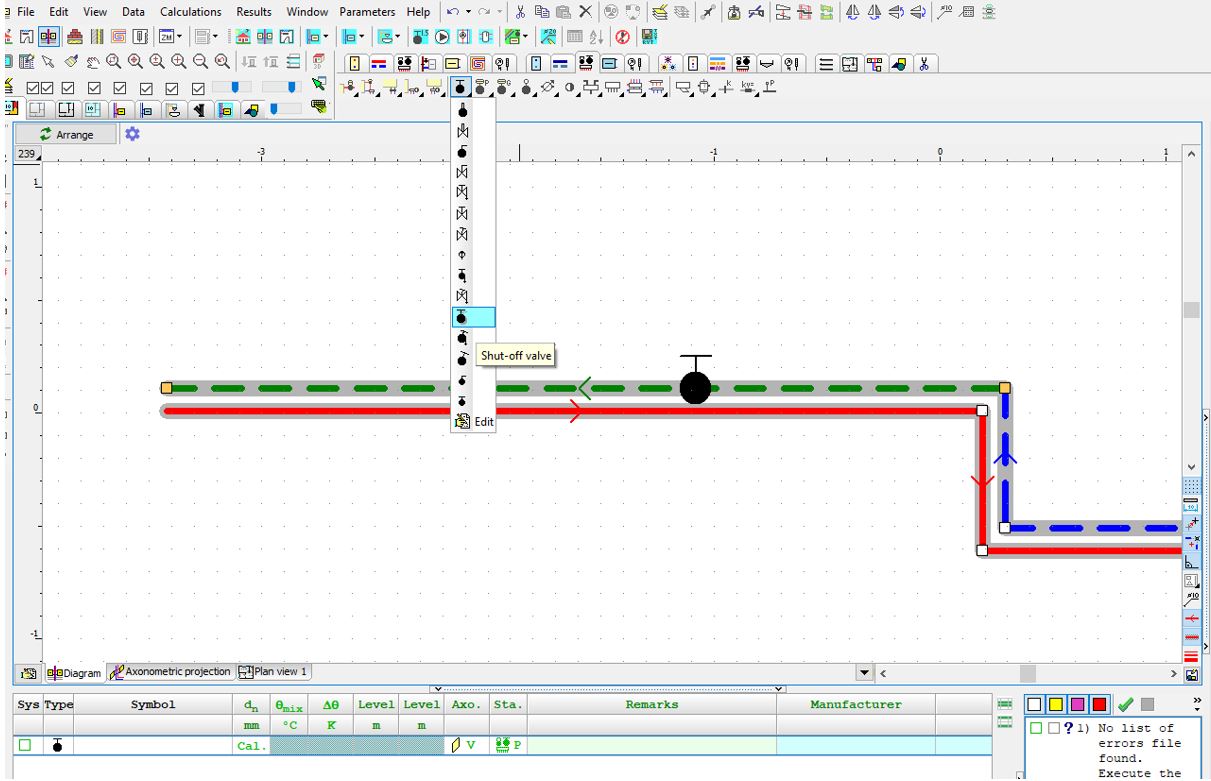

Kuulventiili lisamiseks paigutage kinnitusdetailide kataloogist saadud kuulventiili sümbol kõnealusele torule.

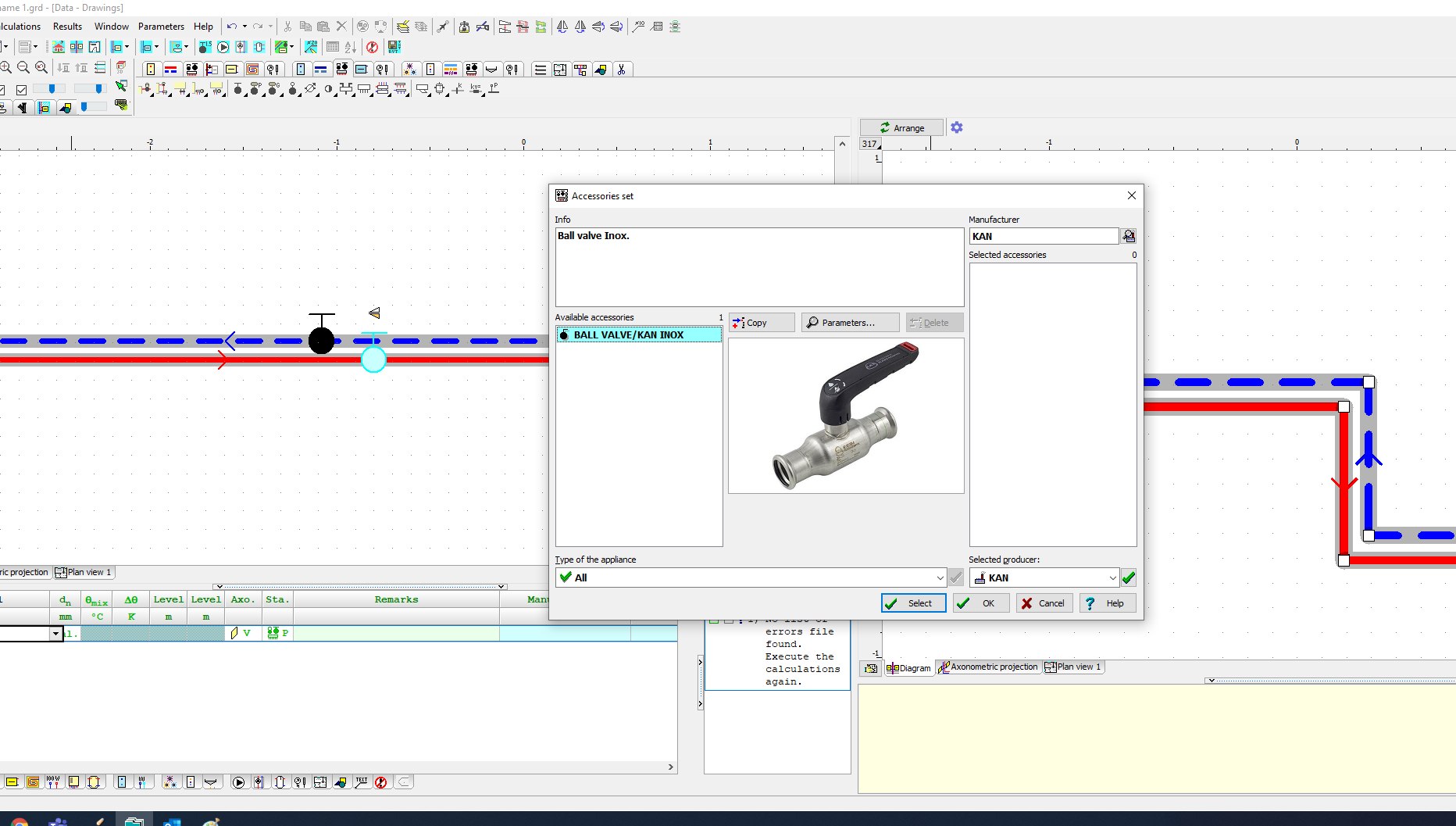

Et programm valiks arvutamiseks KAN-therm Steel või KAN-therm Inox kuulventiilid, klõpsake torujuhtmel asuval kuulventiili sümbolil ning märkige see variant, mis teid huvitab.

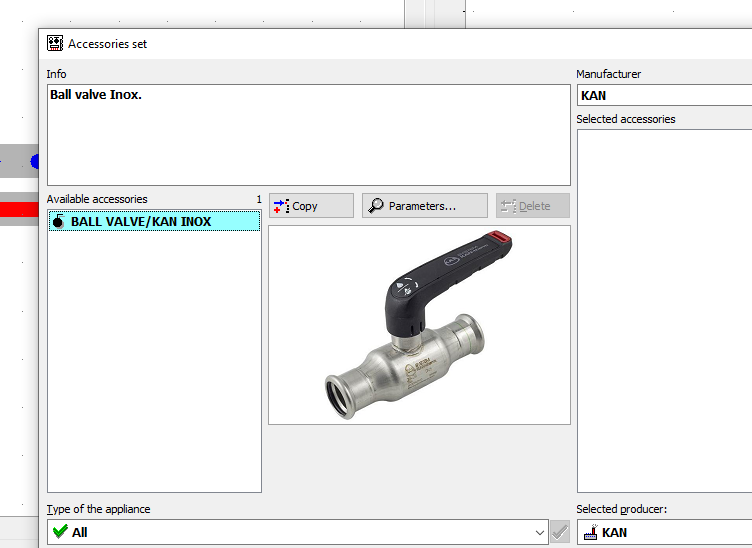

Kui kuvatakse kinnitusdetailide kataloogi aken, filtreerige kataloog tootja järgi ja valige tootjaks ainult KAN.

Nii kuvatakse kataloogis kindel ventiilitüüp, mis on kohandatud valitud torukataloogi jaoks, s.t KAN-therm Steel või KAN-therm Inox.

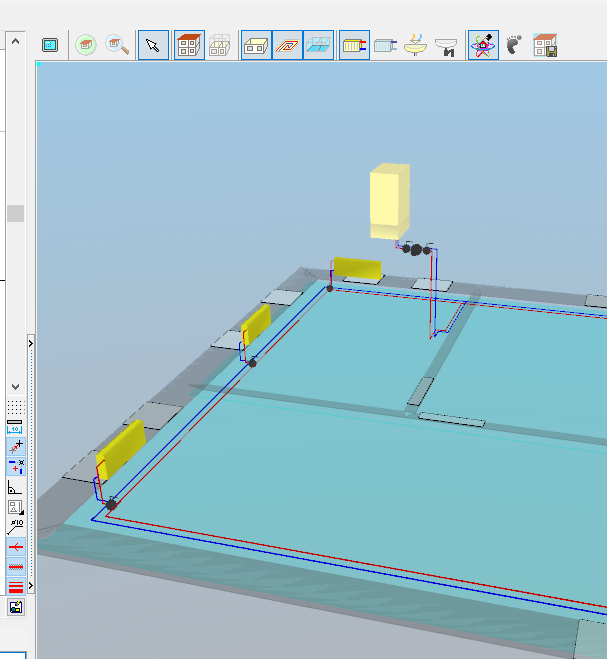

Paigaldise 3D-vaade.

Kui arvutused on tehtud, leiate kasutatud ventiilide kohta infot tulemuste loendist.

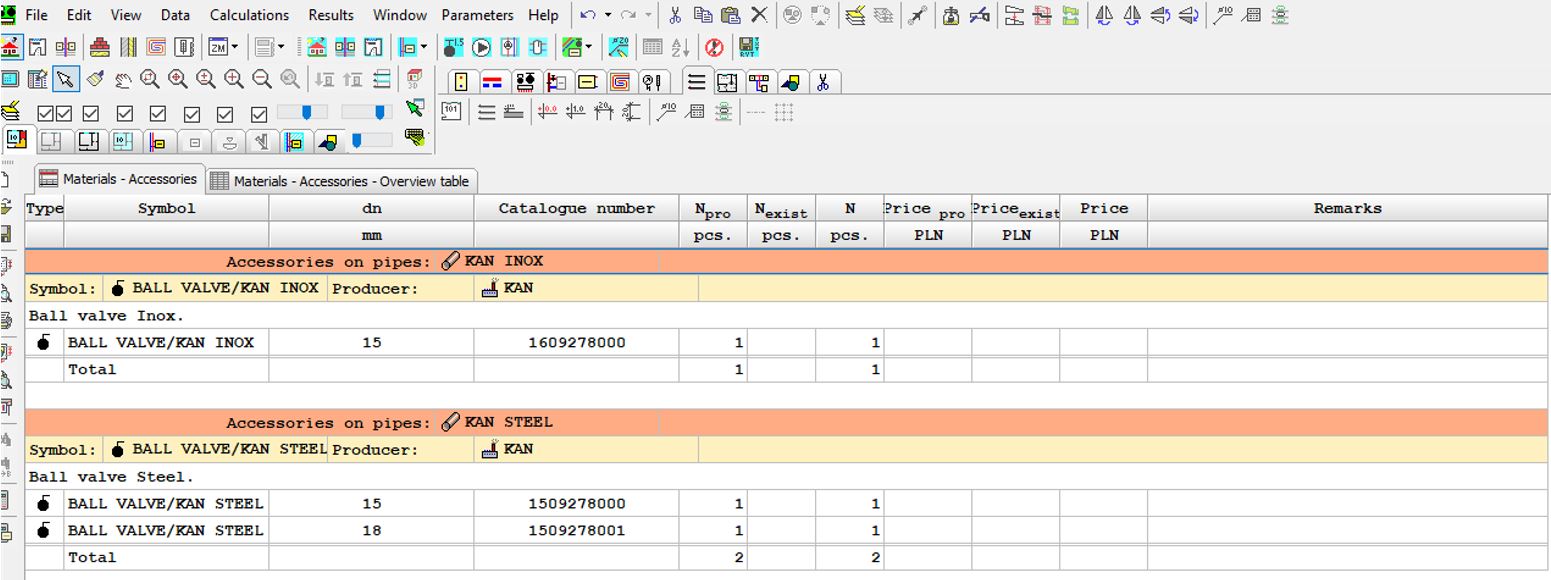

Materjaliloendi kuvamiseks avage tulemuste osa „Results“, valige materjaliloend „Material list“ ning seejärel suvand „Fixtures – Materials“.



See on nii lihtne – proovige ise!
