KAN-therm: Liitmikud



Liitmikud

Süsteemi KAN-therm Inox Sprinkler pressitud liitmikud on toodetud roostevabast terasest 1.4404, kooskõlas EN 10088.

Liitmikud on standardis varustatud etüleen-propüleen-dieenkautšukist (EPDM) tihendava rõngaga (O-ring).

Kõigil DN20 - 50 liitmike O-rõngastel on LBP (Leak Before Press) pressimata ühenduste signaliseerimise funktsioon - „pressimata – lekib”  Liitmike läbimõõdud on vahemikus DN20 - DN100.

Tootevalikus on liitmikud pressitud otsikutega O-rõngas tihendiga või pressitud ja väliskeermega või sisekeermega otsikutega, kooskõlas PN-EN10226-1 normiga .:

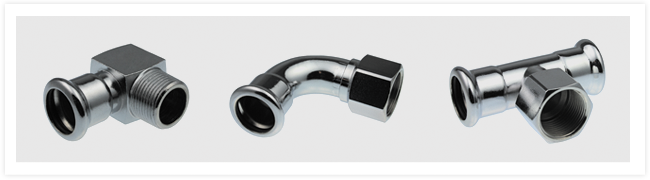

  • põlved ja kolmikud,  üleminekud,

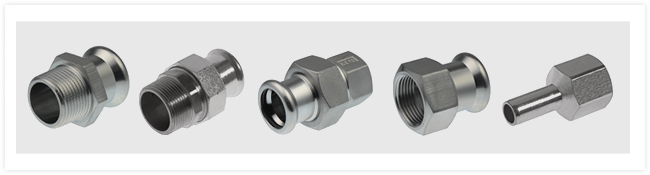

  • välis- ja sisekeermega liitmikud ja koonusliitmikud,

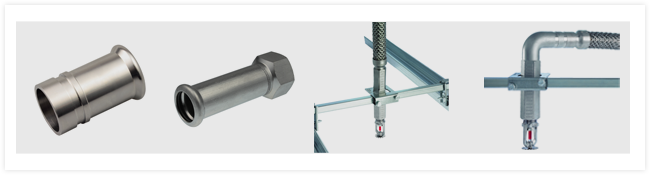

  • ühendused vastuvõtjatele,

  • spetsiaalsed profiilid.



Tihendid (O-rõngad)

Süsteemi KAN-therm Inox Sprinkler Press liitmikud on varustatud etüleen-propüleen-dieenkautšukist (EPDM) O-rõngaga, mis vastab normi PN-EN 681-1 standarditele.

Nende tihendite tööparameetrid ja kasutusalad on toodud tabelis:

Materjal EPDM LBP (DN20-DN50) EPDM (DN76,1-DN108)
Värv Must Must
kattekiht Silikoonita teflonipõhine  Silikoonita teflonipõhine
Temp. min./maks.- -35°C kuni+ 135°C alates - 20°C kuni+85°C
Maks. lühiajaline töötemperatuur  150°C  120°C
Maks. töörõhk  16 bar 16 bar
Kasutusalad märjad ja kuivad sprinklersüsteemid  märjad ja kuivad sprinklersüsteemid

Kõigil Süsteemi KAN-therm Inox liitmikel, läbimõõtudega vahemikus 22-108 mm, on LBP funktsioon (pressimata ühenduste signaliseerimine - „pressimata lekib LBP-Leak Before Press).

Läbimõõtude vahemikus 22-54 mm on see funktsioon realiseeritud O-rõngaste abil. Tänu erilistele soontele tagab O-Rõngas LBP optimaalse ühenduste kontrolli surveproovi ajal. Pressimata ühendus ei ole hermeetiline ning on seetõttu kergesti leitav.



Läbimõõtude 76,1-108 mm korral realiseeritakse LBP funktsioon liitmiku vastava konstruktsiooni abil (otsiku ovaliseerimine).



Lae alla kataloog KAN-therm Inox Sprinkler liitmike tootevalikuga
