KAN-therm: Ühendamise tehnoloogia



Ühendamise tehnoloogia

Torude ja liitmike ühendamise põhiliseks tehnikaks KAN-therm Push Platinum süsteemis on presstehnika torule kinnitatud messingist rõngaga. KAN-therm Push liited tehakse laiendatud toruotsiku surumisel liitmikule ja sellel messingist pressrõnga kinnitamisel. Toru materjal pressitakse liitmiku sälkudesse, seega saavutatakse tihendus kogu liitmiku pinnal – see garanteerib süsteemi ideaalse hermeetilisuse ja  püsivuse. See tehnika ei nõua täiendavaid tihendusi, näiteks O-rõngaid. Tal on veel üks eelis – ta ei ole tundlik paigaldusvigade suhtes.

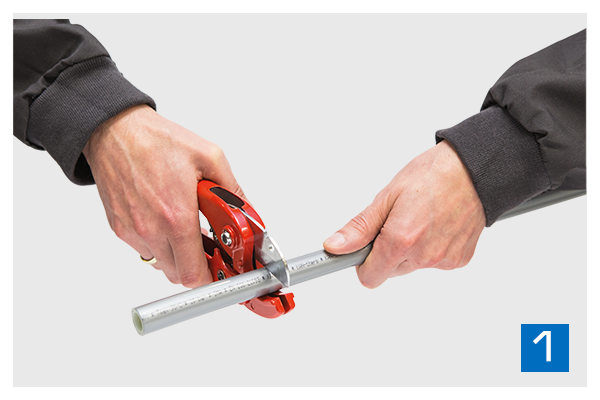

1. Vajaliku pikkusega PE-Xc/Al/PE-HD Platinum mitmekihiline toru tuleb lõigata kääride abil. Lõige tuleb teha risti toru telje suhtes. TÄHELEPANU!!! – Lõikamiseks tuleb kasutada ainult teravaid, kahjustamata lõiketerasid.

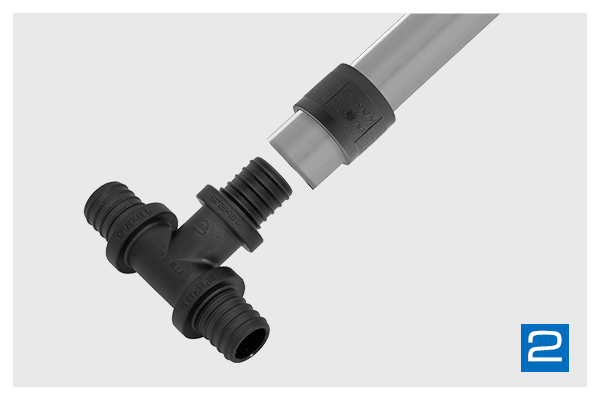

2. Rõngas pingutada torule seestpoolt faasitud otsaga liitmiku poolt. Rõngas tuleb valida vastavalt toru läbimõõdule.

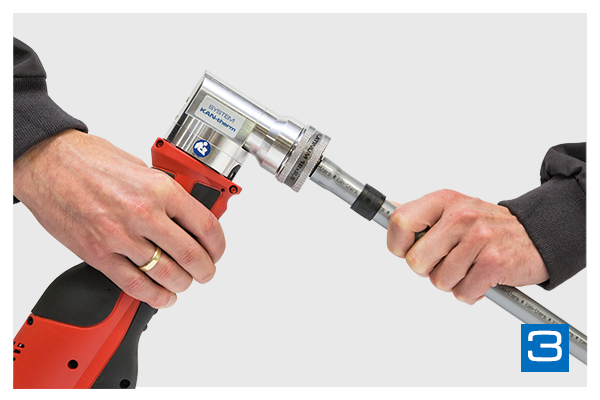

3. Toru laiendamist tuleb teostada käsi- või akupressi abil. Toru laiendamine laiendiga tuleb mõlemal puhul teostada kolmes faasis. Kaks esimest laiendamist ei ole täielikud, keerame laiendit toru suhtes 30° ja 15° võrra. Kolmas laiendamine on täielik. TÄHELEPANU!!! – Torude laiendamiseks tuleb kasutada Push Platinum laiendit.

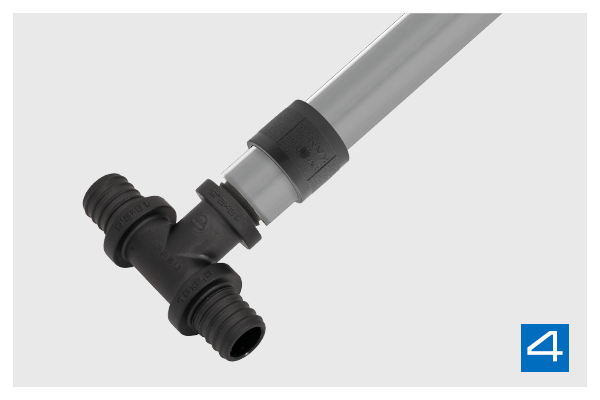

4. Liitmik lükata torusse kuni viimase liitmiku otsikul oleva paksenduseni.

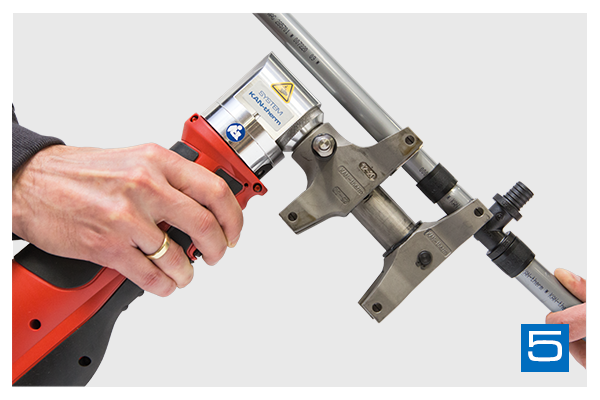

5. Rõngas pinguldada käsipressiga  või jalgajamiga hüdropressi abil või akupressiga. Liitmikke võib haarata ainult äärikutest. Mitte pinguldada korraga kaht rõngast.

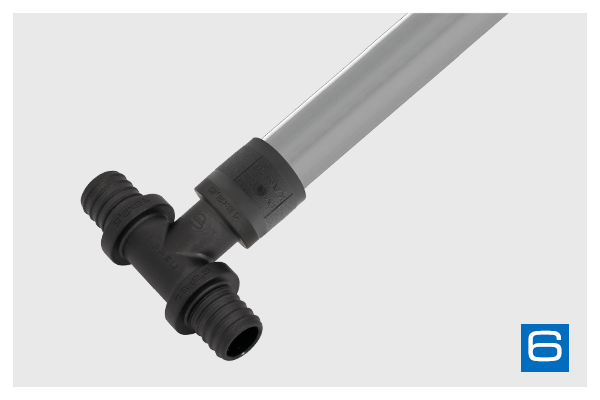

6. Rõnga pingutamisel liitmikule tuleb jälgida paigaldusprotsessi – pärast rõnga lükkamist liitmiku äärikuni tuleb pingutamisprotsess lõpetada. Liide on valmis surveprooviks.



















Et mitte koormata liitmikke liialt paindejõuga, ei soovitata painutada torusid väiksema vahemaaga, kui 10 välist läbimõõtu liitmikust.
